2. Introduction
Les jonctions Josephson (JJ) sont des composants fondamentaux des qubits supraconducteurs, introduisant une anharmonicité dans les espacements des niveaux d'énergie. La fabrication de multiples jonctions dans des plages de paramètres souhaitées est difficile, ce qui rend la caractérisation post-fabrication essentielle. La résistance à l'état normal $R$ détermine le courant critique $I_c$ via la relation d'Ambegaokar-Baratoff : $I_c R = \frac{\pi \Delta}{2e}$, où $\Delta$ est le gap supraconducteur. Cet article présente une station de test automatisée basée sur une imprimante 3D modifiée, réduisant le temps de mesure de 28 à 51 % et ne coûtant que 800 SGD.
3. Conception et architecture du système
3.1 Modifications matérielles
Le système réutilise une imprimante 3D commerciale en remplaçant l'extrudeuse par des plaques métalliques supportant des platines linéaires motorisées et une caméra microscopique. Les pointes de test sont fixées via des adaptateurs imprimés en 3D. Plusieurs microcontrôleurs Arduino Uno contrôlent les platines et automatisent l'alignement et l'abaissement des pointes.
3.2 Flux de travail d'automatisation
Le processus d'automatisation comprend l'auto-alignement des pointes sur les plots des JJ par détection d'objets, l'auto-abaissement jusqu'au contact, et la mesure automatique de la résistance. Les fonctions de sécurité incluent un arrêt immédiat en cas de force excessive et des limites de tension/courant pour éviter les dommages.
4. Résultats expérimentaux
Le processus entièrement automatisé mesure la résistance d'une jonction en 27 à 29 secondes, contre 38 à 59 secondes pour une opération manuelle, soit un gain de temps de 28 à 51 %. Le système peut fonctionner sans surveillance. La figure 1 (de l'article original) montre la plateforme sous plusieurs angles, mettant en évidence le cadre d'imprimante 3D modifié, les platines motorisées et la caméra.
5. Détails techniques et cadre mathématique
La résistance à l'état normal $R$ est mesurée à l'aide de méthodes à deux ou quatre points. Le courant critique $I_c$ est dérivé de $R$ en utilisant la relation d'Ambegaokar-Baratoff : $I_c R = \frac{\pi \Delta}{2e}$. L'énergie Josephson $E_J = \frac{\hbar I_c}{2e}$ détermine la fréquence du qubit $f = \frac{\sqrt{8E_J E_C} - E_C}{h}$, où $E_C$ est l'énergie de charge.
6. Étude de cas : Flux de travail de mesure automatisé
Étape 1 : Charger le wafer avec les JJ sur la plateforme.
Étape 2 : La caméra capture une image ; la détection d'objets identifie les emplacements des plots des JJ.
Étape 3 : Les contrôleurs Arduino déplacent les pointes vers les coordonnées cibles.
Étape 4 : Les pointes s'abaissent jusqu'au contact (le capteur de force déclenche l'arrêt).
Étape 5 : Mesure de la résistance effectuée ; données enregistrées.
Étape 6 : Les pointes se rétractent ; le système passe à la jonction suivante.
7. Idée centrale, logique, forces et faiblesses, pistes d'action
Idée centrale : Cet article démontre qu'une imprimante 3D grand public, coûtant moins de 600 $, peut être transformée en une station de test automatisée fonctionnelle pour la caractérisation de dispositifs quantiques. L'idée centrale n'est pas seulement la réduction des coûts, mais la démocratisation des tests de matériel quantique—un domaine généralement dominé par des équipements propriétaires coûteux.
Logique : Les auteurs identifient un goulot d'étranglement clair (la caractérisation manuelle des JJ), proposent une solution d'automatisation à faible coût utilisant des composants standards, et la valident avec des données temporelles. La logique est solide : les stations de test manuelles sont lentes et sujettes aux erreurs ; l'automatisation avec vision par ordinateur et contrôle Arduino résout les deux problèmes.
Forces et faiblesses : La force majeure est la réduction radicale des coûts (800 SGD contre des dizaines de milliers pour les systèmes commerciaux). Le gain de temps de 28 à 51 % est significatif pour les tests à l'échelle du wafer. Cependant, l'article manque d'analyse statistique de la précision des mesures par rapport aux stations manuelles. Il n'y a pas de discussion sur l'usure des pointes, la variabilité de la résistance de contact ou la fiabilité à long terme. L'algorithme de détection d'objets n'est pas décrit en détail, laissant des questions sur sa robustesse avec différentes conceptions de wafers.
Pistes d'action : Pour les laboratoires disposant de budgets limités, c'est une révolution. Je recommande : (1) Reproduire le système avec une documentation matérielle open-source ; (2) Ajouter un modèle d'apprentissage automatique pour la détection des plots afin d'améliorer la précision ; (3) Mener une comparaison systématique de la variance des mesures entre les méthodes automatisées et manuelles ; (4) Explorer l'intégration avec des stations de test cryogéniques pour la caractérisation à basse température.
8. Analyse originale
Cet article représente une étape significative vers la démocratisation de la caractérisation des dispositifs quantiques. En réutilisant une imprimante 3D grand public, les auteurs réalisent une réduction des coûts de plus de 95 % par rapport aux stations de test commerciales, qui coûtent généralement entre 20 000 et 100 000 $. Cela s'aligne avec la tendance plus large d'utilisation de matériel grand public pour l'instrumentation scientifique, comme on le voit dans les initiatives d'équipement de laboratoire open-source (par exemple, OpenTrons pour la manipulation de liquides, ou le microscope OpenFlexure). Le gain de temps de 28 à 51 % est significatif, mais la vraie valeur réside dans le fonctionnement sans surveillance—libérant les chercheurs pour des tâches de plus haut niveau.
Cependant, l'article présente des limitations notables. La précision et la répétabilité des mesures ne sont pas rigoureusement quantifiées. Dans la caractérisation des dispositifs quantiques, même de petites variations de la résistance de contact peuvent entraîner des erreurs importantes dans l'estimation de $I_c$. La relation d'Ambegaokar-Baratoff elle-même suppose des jonctions tunnel idéales, ce qui peut ne pas être valable pour toutes les JJ fabriquées. De plus, le système ne mesure actuellement que la résistance à l'état normal ; une caractérisation complète du qubit nécessite une spectroscopie micro-ondes et des mesures de temps de cohérence, que cette plateforme ne peut pas effectuer.
En comparaison avec les stations de test automatisées de pointe (par exemple, de Cascade Microtech ou MPI Corporation), ce système manque de contrôle de la température, d'isolation contre les vibrations et de blindage—éléments critiques pour les mesures quantiques sensibles. Cependant, pour le criblage rapide des JJ à température ambiante, c'est une solution viable et rentable. L'approche pourrait être étendue à d'autres dispositifs à matériaux 2D ou aux memristors, élargissant ainsi son impact. Les travaux futurs devraient se concentrer sur l'intégration de capacités cryogéniques et l'amélioration de la précision des mesures grâce à un contrôle avancé de la force de contact.
9. Applications futures et perspectives
La plateforme peut être étendue pour caractériser d'autres dispositifs quantiques, tels que les détecteurs supraconducteurs de photons uniques à nanofils (SNSPD) ou les boîtes quantiques. L'intégration avec l'apprentissage automatique pour la détection de défauts et la maintenance prédictive est une prochaine étape naturelle. La nature open-source de la conception pourrait favoriser un écosystème communautaire pour les tests de matériel quantique à faible coût. Alors que l'informatique quantique passe à l'échelle de milliers de qubits, la caractérisation automatisée deviendra indispensable—et ce travail fournit un modèle pour des solutions accessibles et évolutives.
10. Références

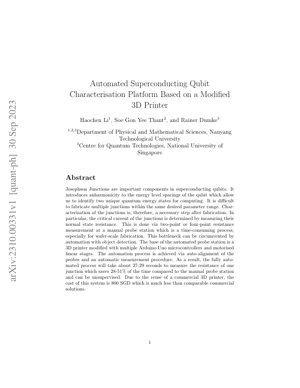

- H. Li, S. G. Y. Thant, et R. Dumke, "Automated Superconducting Qubit Characterisation Platform Based on a Modified 3D Printer," arXiv:2310.00331v1, 2023.
- V. Ambegaokar et A. Baratoff, "Tunneling Between Superconductors," Phys. Rev. Lett., vol. 10, no. 11, pp. 486–489, 1963.
- J. Koch et al., "Charge-insensitive qubit design derived from the Cooper pair box," Phys. Rev. A, vol. 76, no. 4, p. 042319, 2007.
- M. H. Devoret et R. J. Schoelkopf, "Superconducting Circuits for Quantum Information: An Outlook," Science, vol. 339, no. 6124, pp. 1169–1174, 2013.
- OpenFlexure Project, "OpenFlexure Microscope," openflexure.org, 2023.
- J. M. Martinis et al., "Decoherence in Josephson Qubits from Dielectric Loss," Phys. Rev. Lett., vol. 95, no. 21, p. 210503, 2005.
