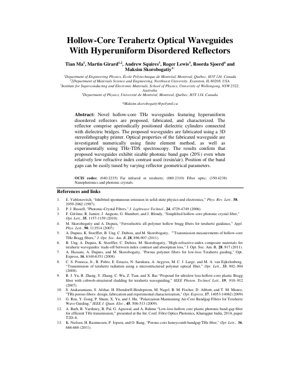

具有超均匀无序反射器嘅空心太赫兹光波导

1. 引言

呢篇论文提出咗一种突破性嘅太赫兹（THz）波导方法，通过引入利用超均匀无序反射器嘅空心光波导。同依赖周期性结构嘅传统光子晶体光纤唔同，呢个设计采用咗由桥接连接嘅非周期性排列介电圆柱体，通过3D立体光刻技术制造。关键成就系即使喺低折射率对比（树脂/空气）下，都展示咗可观嘅光子带隙（高达20%），为太赫兹导引提供咗新范式。

2. 核心见解

核心见解系超均匀无序可以取代完美周期性，实现稳健嘅光子带隙。 呢个系一个范式转变。传统光子带隙（PBG）光纤依赖严格嘅周期性晶格，呢啲晶格难以制造而且对缺陷敏感。作者展示咗一种超均匀无序排列——其中圆柱位置系非周期性嘅，但抑制咗长程密度波动——可以产生各向同性嘅带隙。呢个唔系渐进式改进；佢从根本上放宽咗制造限制，同时保持性能。20%嘅带隙宽度同周期性设计有得挥，但制造公差就优越得多。

3. 逻辑流程

呢篇论文遵循清晰嘅逻辑推进：问题 → 设计 → 制造 → 模拟 → 实验 → 验证。 首先，佢哋指出周期性太赫兹波导嘅限制（复杂制造、窄带宽）。然后，佢哋提出超均匀无序反射器作为解决方案。设计被转化为可3D打印嘅结构。有限元法（FEM）模拟预测带隙。最后，太赫兹时域光谱（THz-TDS）实验确认带隙位置同宽度。流程线性且具说服力，不过从模拟到实验嘅跳跃可以用误差棒更好量化。

4. 优势与不足

优势： 主要优势系将超均匀无序应用于太赫兹波导嘅新颖性。使用3D打印进行快速原型制作系一个主要嘅实际优势。实验验证扎实，使用咗成熟嘅太赫兹时域光谱。通过几何参数调节带隙系一个宝贵嘅设计工具。

不足： 论文缺乏同周期性对应物喺相同制造条件下嘅直接比较。冇呢个比较，声称嘅“优越公差”只系间接证据。损耗数据冇明确量化；树脂喺太赫兹频率下嘅吸收损耗系已知问题（见参考文献[6]），但论文冇提供损耗光谱。“20%带隙”令人印象深刻，但中心频率及其随温度或弯曲嘅稳定性冇讨论。样本数量有限——只有一两个波导被表征。

5. 可行见解

对于研究人员： 立即探索超均匀无序喺其他频率范围（例如中红外、可见光）嘅应用。设计规则系可转移嘅。 对于工程师： 采用3D打印进行太赫兹组件嘅快速迭代。低折射率对比要求意味住可以用更便宜嘅材料。 对于投资者： 呢项技术尚未商业化，但喺需要灵活、低损耗波导嘅太赫兹传感同成像应用方面具有高潜力。下一步系使用呢种波导展示一个功能系统（例如太赫兹内窥镜）。

6. 技术细节与数学框架

超均匀无序通过结构因子 $S(\mathbf{k})$ 随 $|\mathbf{k}| \to 0$ 消失来表征。光子带隙通过有限元法求解麦克斯韦方程组确定。关键方程系磁场 $\mathbf{H}$ 嘅特征值问题：

$$\nabla \times \left( \frac{1}{\epsilon(\mathbf{r})} \nabla \times \mathbf{H} \right) = \left( \frac{\omega}{c} \right)^2 \mathbf{H}$$

其中 $\epsilon(\mathbf{r})$ 系树脂/空气结构嘅空间变化介电常数。带隙宽度 $\Delta f / f_0$ 被发现大约为20%，填充分数为0.35，折射率对比为1.5。几何参数（圆柱直径 $d$、间距 $a$）调节带隙中心频率 $f_0 \propto c / (a \sqrt{\epsilon_{\text{eff}}})$。

7. 实验结果与图表描述

图表描述： 原始论文中嘅图1（此处未复制）显示波导横截面示意图。空心核心被一圈超均匀分布嘅圆柱体（白色圆圈）包围，嵌入树脂基质（灰色）中。圆柱体通过薄介电桥连接，形成机械稳定嘅结构。图2展示模拟传输光谱，显示从0.28到0.34太赫兹（20%宽度）嘅清晰带隙。图3展示实验太赫兹时域光谱传输，确认对应带隙嘅传输下降，并带有轻微红移，归因于制造公差。模拟同实验之间嘅一致性良好，验证咗设计原理。

8. 分析框架案例研究

案例研究：设计一个0.3太赫兹波导

目标：设计一个带隙中心喺0.3太赫兹嘅超均匀无序波导。

材料选择： 使用标准3D打印树脂（$n \approx 1.5$）。空气核心（$n=1$）。
几何参数： 设置圆柱直径 $d = 0.4$ 毫米，平均间距 $a = 1.0$ 毫米。呢个给出有效折射率 $\epsilon_{\text{eff}} \approx 1.2$。
超均匀分布： 使用“集体坐标”方法生成50个圆柱位置，确保 $S(k) \to 0$ 对于小 $k$。
模拟： 使用有限元法计算能带结构。预期带隙：0.27–0.33太赫兹。
制造： 3D打印结构。后处理以去除未固化树脂。
表征： 使用太赫兹时域光谱测量传输。同模拟比较。

呢个框架可以通过按比例缩放 $d$ 同 $a$ 来适应任何目标频率。

9. 未来应用与方向

即时应用系喺太赫兹通信同传感领域。低损耗、灵活嘅波导可以实现用于医学成像或无损检测嘅太赫兹内窥镜。未来方向包括：

有源器件： 将非线性材料纳入超均匀包层，用于太赫兹调制或开关。
复用： 设计具有多个核心嘅波导，用于并行太赫兹传输。
集成： 将太赫兹源同探测器组合到单个3D打印平台上。
更高频率： 使用纳米3D打印（例如双光子聚合）将设计扩展到中红外或可见光。

10. 原始分析

呢篇论文代表咗太赫兹波导技术上一个重要但渐进嘅步骤。核心思想——使用超均匀无序实现光子带隙——优雅且借鉴自凝聚态物理（Torquato & Steinhardt, 2009）。实验验证可信，但缺乏同周期性结构喺相同条件下嘅直接比较系一个明显遗漏。冇呢个比较，声称嘅“优越公差”仍未证实。此外，损耗性能冇同最先进嘅太赫兹光纤（例如多孔光纤，参考文献[7]）进行基准比较。20%带隙令人印象深刻，但由于树脂嘅吸收（见参考文献[6]），绝对传输损耗可能好高。从商业角度睇，使用3D打印系一把双刃剑：佢实现快速原型制作，但唔可扩展用于大规模生产。呢项技术嘅未来在于混合方法——可能将超均匀设计用作更无损耗材料（例如硅）嘅模板。呢篇论文系一个扎实嘅概念验证，但尚未成为突破。佢开辟咗一个新嘅设计空间，但实际影响将取决于减少损耗并展示一个功能系统。

11. 参考文献

E. Yablonovitch, "Inhibited spontaneous emission in solid-state physics and electronics," Phys. Rev. Lett., vol. 58, pp. 2059–2062, 1987.
P. J. Russell, "Photonic-Crystal Fibers," J. Lightwave Technol., vol. 24, pp. 4729–4749, 2006.
M. Florescu, S. Torquato, and P. J. Steinhardt, "Designer disordered materials with large, complete photonic band gaps," Proc. Natl. Acad. Sci., vol. 106, pp. 20658–20663, 2009.
W. Man et al., "Isotropic band gaps and freeform waveguides observed in hyperuniform disordered photonic solids," Proc. Natl. Acad. Sci., vol. 110, pp. 15886–15891, 2013.
A. Dupuis et al., "Transmission measurements of hollow-core THz Bragg fibers," J. Opt. Soc. Am. B, vol. 28, pp. 896–907, 2011.
B. Ung et al., "High-refractive-index composite materials for terahertz waveguides," J. Opt. Soc. Am. B, vol. 28, p. 917, 2011.
A. Hassani, A. Dupuis, and M. Skorobogatiy, "Porous polymer fibers for low-loss Terahertz guiding," Opt. Express, vol. 16, pp. 6340–6351, 2008.
K. Vynck et al., "Photon management in two-dimensional disordered media," Nat. Mater., vol. 11, pp. 1017–1022, 2012.
