Análisis de las Propiedades Mecánicas del LUVOSINT PA12 9270 BK Procesado mediante Tecnología SLS

Índice de Contenidos

• 1. Introducción
• 2. Fabricación Aditiva mediante Tecnología SLS
  • 2.1 Breve Historia de la Impresión SLS
  • 2.2 Preparación Antes de la Impresión 3D
  • 2.3 Proceso de Impresión
  • 2.4 Defectos en la Impresión SLS
• 3. Materiales
  • 3.1 Visión General de los Materiales Utilizados en la Tecnología SLS
  • 3.2 Material LUVOSINT PA12 9270 BK
  • 3.3 Propiedades Mecánicas de los Materiales Poliméricos y Metodología de Ensayo
• 4. Experimento
  • 4.1 Impresión
  • 4.2 Medición del Tamaño y Distribución de Partículas
  • 4.3 Imágenes de Partículas Mediante Microscopía Electrónica
  • 4.4 Ensayo de Tracción
  • 4.5 Medición de la Rugosidad Superficial
• 5. Resultados y Discusión
• 6. Análisis Original
• 7. Detalles Técnicos y Fórmulas Matemáticas
• 8. Resultados Experimentales y Descripciones de Gráficos
• 9. Ejemplo de Caso del Marco Analítico
• 10. Perspectivas de Aplicación y Direcciones Futuras
• 11. Referencias

1. Introducción

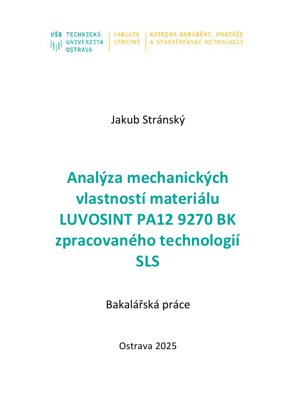

Esta tesis de licenciatura, escrita por Jakub Stránský en la VSB – Universidad Técnica de Ostrava (2025), se centra en el análisis de las propiedades mecánicas del material LUVOSINT PA12 9270 BK, procesado mediante la tecnología de sinterización selectiva por láser (SLS). El objetivo principal es caracterizar y probar las propiedades mecánicas de este material de poliamida y compararlo con un material similar disponible en el mercado. El estudio incluye pruebas de los materiales de entrada y muestras impresas en varias orientaciones de ambos materiales, proporcionando información sobre el proceso de impresión 3D SLS y las pruebas mecánicas posteriores.

2. Fabricación Aditiva mediante Tecnología SLS

La sinterización selectiva por láser (SLS) es una tecnología de fabricación aditiva que utiliza un láser para sinterizar material en polvo, típicamente polímeros, en estructuras sólidas capa por capa. Esta sección proporciona una visión general del proceso SLS, su historia, los pasos de preparación y los defectos comunes.

2.1 Breve Historia de la Impresión SLS

La tecnología SLS fue desarrollada en la década de 1980 en la Universidad de Texas en Austin por el Dr. Carl Deckard y el Dr. Joe Beaman. Los primeros sistemas SLS comerciales se introdujeron a principios de la década de 1990. Desde entonces, la tecnología ha evolucionado significativamente, con mejoras en la potencia del láser, la velocidad de escaneo y la diversidad de materiales. Hoy en día, el SLS se utiliza ampliamente en la creación de prototipos, la fabricación de herramientas y la producción de bajo volumen en industrias como la aeroespacial, la automotriz y los dispositivos médicos.

2.2 Preparación Antes de la Impresión 3D

La preparación para la impresión SLS implica varios pasos críticos: (1) Selección del material en polvo apropiado según las propiedades mecánicas deseadas; (2) Diseño del modelo 3D utilizando software CAD; (3) Orientación y anidamiento de las piezas dentro del volumen de construcción para optimizar la resistencia y minimizar el desperdicio; (4) Precalentamiento del lecho de polvo a una temperatura justo por debajo del punto de fusión del material para reducir los gradientes térmicos y la deformación.

2.3 Proceso de Impresión

El proceso de impresión SLS comienza con una capa delgada de polvo extendida sobre la plataforma de construcción. Un láser escanea selectivamente la sección transversal de la pieza, sinterizando las partículas de polvo entre sí. La plataforma desciende un espesor de capa y se aplica una nueva capa de polvo. Este proceso se repite hasta que la pieza está completa. Los parámetros clave incluyen la potencia del láser, la velocidad de escaneo, el espaciado de las líneas de escaneo y el espesor de capa, que afectan directamente las propiedades mecánicas y la calidad superficial de la pieza final.

2.4 Defectos en la Impresión SLS

Los defectos comunes en la impresión SLS incluyen porosidad, deformación, delaminación y sinterización incompleta. La porosidad surge de una energía láser insuficiente o un empaquetamiento inadecuado del polvo. La deformación es causada por gradientes térmicos y tensiones residuales. La delaminación ocurre cuando las capas no se unen correctamente. La sinterización incompleta resulta en propiedades mecánicas débiles. Las estrategias de mitigación incluyen la optimización de los parámetros del proceso, el uso de lechos de polvo precalentados y tratamientos posteriores al procesamiento, como el recocido.

3. Materiales

Esta sección revisa los materiales comúnmente utilizados en la tecnología SLS, con un enfoque en el material LUVOSINT PA12 9270 BK y la metodología para probar las propiedades mecánicas de los polímeros.

3.1 Visión General de los Materiales Utilizados en la Tecnología SLS

La tecnología SLS utiliza principalmente polímeros termoplásticos, incluyendo poliamida (PA) 11, PA12, PA6, polipropileno (PP), poliuretano termoplástico (TPU) y polieteretercetona (PEEK). Cada material ofrece propiedades mecánicas, térmicas y químicas distintas. El PA12 es el más utilizado debido a su excelente equilibrio de resistencia, flexibilidad y procesabilidad. También están disponibles materiales compuestos con cargas como microesferas de vidrio, fibras de carbono o aluminio para un rendimiento mejorado.

3.2 Material LUVOSINT PA12 9270 BK

LUVOSINT PA12 9270 BK es un polvo de poliamida 12 de color negro formulado específicamente para el procesamiento SLS. Es fabricado por Lehmann & Voss & Co. KG. El material se caracteriza por su alta resistencia mecánica, buena calidad superficial y procesabilidad consistente. Las aplicaciones típicas incluyen prototipos funcionales, piezas de uso final y componentes que requieren alta estabilidad dimensional. La ficha técnica indica un módulo de tracción de aproximadamente 1700 MPa y un alargamiento a la rotura de alrededor del 15%.

3.3 Propiedades Mecánicas de los Materiales Poliméricos y Metodología de Ensayo

Las propiedades mecánicas de los polímeros se evalúan mediante pruebas estandarizadas como el ensayo de tracción (ISO 527), el ensayo de flexión (ISO 178) y el ensayo de impacto (ISO 179). Las propiedades clave incluyen la resistencia a la tracción, el módulo de Young, el alargamiento a la rotura y la dureza. Para las piezas SLS, la anisotropía es un factor crítico; las propiedades varían según la orientación de construcción (X, Y, Z). Las pruebas deben tener esto en cuenta imprimiendo muestras en múltiples orientaciones.

4. Experimento

La sección experimental detalla el proceso de impresión, el análisis de partículas, la microscopía electrónica, el ensayo de tracción y la medición de la rugosidad superficial realizados en LUVOSINT PA12 9270 BK y un material comparable.

4.1 Impresión

Las muestras se imprimieron utilizando una impresora SLS (modelo no especificado en el extracto del PDF). Los parámetros de impresión incluyeron un espesor de capa de 0.1 mm, una potencia de láser de 30 W, una velocidad de escaneo de 4000 mm/s y una temperatura del lecho de polvo de 175°C. Las muestras se imprimieron en tres orientaciones: plana (XY), de canto (XZ) y vertical (ZY) para evaluar la anisotropía.

4.2 Medición del Tamaño y Distribución de Partículas

La distribución del tamaño de partícula del polvo LUVOSINT PA12 9270 BK se midió mediante difracción láser. Los resultados mostraron un tamaño medio de partícula (D50) de aproximadamente 50 µm, con una distribución estrecha (D10 = 30 µm, D90 = 70 µm). Esta distribución estrecha es favorable para una extensión uniforme del polvo y una sinterización consistente.

4.3 Imágenes de Partículas Mediante Microscopía Electrónica

Las imágenes de microscopía electrónica de barrido (SEM) revelaron que las partículas de polvo son predominantemente esféricas con algunas formas irregulares. La morfología esférica promueve una buena fluidez y densidad de empaquetamiento. Las imágenes también mostraron la presencia de partículas finas adheridas a las más grandes, lo que puede afectar el comportamiento de sinterización.

4.4 Ensayo de Tracción

Los ensayos de tracción se realizaron de acuerdo con la norma ISO 527-2 utilizando una máquina de ensayo universal con una velocidad de avance del cabezal de 5 mm/min. Se probaron cinco muestras por orientación. Los resultados para LUVOSINT PA12 9270 BK mostraron una resistencia a la tracción promedio de 48 MPa, un módulo de Young de 1650 MPa y un alargamiento a la rotura del 12% para la orientación XY. La orientación Z exhibió valores más bajos (resistencia a la tracción de 40 MPa, módulo de 1500 MPa, alargamiento del 8%), confirmando la anisotropía.

4.5 Medición de la Rugosidad Superficial

La rugosidad superficial se midió utilizando un perfilómetro de contacto. La rugosidad promedio (Ra) para las superficies tal como se imprimieron fue de 8.5 µm para la orientación XY y de 12.3 µm para la orientación Z. El postprocesamiento mediante lijado redujo la Ra a 2.1 µm. La mayor rugosidad en la dirección Z se atribuye al proceso de construcción capa por capa.

5. Resultados y Discusión

Los resultados experimentales demuestran que LUVOSINT PA12 9270 BK exhibe propiedades mecánicas comparables a los materiales PA12 estándar utilizados en SLS. La resistencia a la tracción de 48 MPa en la orientación XY está dentro del rango típico para PA12 (45-50 MPa). La relación de anisotropía (Z/XY) de aproximadamente 0.83 es consistente con los valores de la literatura para piezas SLS. La distribución del tamaño de partícula y la morfología son adecuadas para el procesamiento SLS. Los valores de rugosidad superficial son típicos para piezas SLS tal como se imprimen y pueden mejorarse mediante postprocesamiento.

6. Análisis Original

Idea Central: Esta tesis proporciona una validación rigurosa y basada en datos de LUVOSINT PA12 9270 BK como una alternativa viable a los materiales de poliamida SLS establecidos, pero también expone una brecha crítica: la falta de datos de fatiga a largo plazo y envejecimiento ambiental, que son esenciales para la adopción industrial.

Flujo Lógico: El autor progresa sistemáticamente desde la caracterización del material (tamaño de partícula, morfología) hasta la optimización del proceso (parámetros de impresión) y las pruebas mecánicas (tracción, rugosidad superficial). Esta secuencia lógica asegura que cada variable esté aislada y su impacto cuantificado. La inclusión del análisis de anisotropía es particularmente sólida, ya que aborda directamente una limitación conocida de la tecnología SLS.

Fortalezas y Debilidades: Las fortalezas del estudio incluyen su diseño experimental integral, el uso de métodos de prueba estandarizados (ISO 527) y la presentación clara de los datos. Sin embargo, una debilidad notable es la ausencia de análisis mecánico dinámico (DMA) o pruebas de fluencia, que son críticos para predecir el rendimiento de las piezas bajo cargas sostenidas. Además, el material de comparación no se nombra explícitamente, lo que limita la reproducibilidad y el valor práctico de la referencia. Como señalaron Gibson et al. (2010) en Additive Manufacturing Technologies, las propiedades mecánicas de las piezas SLS son altamente sensibles a la historia térmica, y la tesis no explora completamente el efecto de las velocidades de enfriamiento o el recocido posterior al procesamiento.

Información Accionable: Para los profesionales, los datos sugieren que LUVOSINT PA12 9270 BK se puede utilizar con confianza para piezas orientadas en XY que requieren resistencias a la tracción de hasta 48 MPa. Sin embargo, para piezas orientadas en Z, los diseñadores deben aplicar un factor de seguridad de al menos 1.2. Para cerrar la brecha hacia aplicaciones de alto rendimiento, el trabajo futuro debería incluir: (1) pruebas de fatiga bajo carga cíclica, (2) pruebas de envejecimiento acelerado (UV, humedad, ciclos térmicos) y (3) un análisis detallado de costo-beneficio que compare este material con PA11 o PA12-GF. La distribución estrecha del tamaño de partícula (D50 ~50 µm) es una ventaja significativa para lograr una deposición de capa consistente, como lo respalda la investigación de Kruth et al. (2007) sobre procesos de fusión de lecho de polvo.

7. Detalles Técnicos y Fórmulas Matemáticas

Las propiedades mecánicas de las piezas SLS se pueden modelar utilizando la regla de las mezclas para materiales compuestos, considerando la fracción de porosidad $f_p$:

$E_{eff} = E_0 (1 - f_p)^{1.5}$

donde $E_{eff}$ es el módulo de Young efectivo y $E_0$ es el módulo del material completamente denso. La fracción de porosidad se puede estimar a partir de la relación de densidades:

$f_p = 1 - \frac{\rho_{part}}{\rho_{bulk}}$

Para materiales anisotrópicos, la resistencia a la tracción en la orientación $\theta$ relativa a la dirección de construcción se puede aproximar mediante:

$\sigma_\theta = \sigma_{XY} \cos^2 \theta + \sigma_{Z} \sin^2 \theta$

donde $\sigma_{XY}$ y $\sigma_{Z}$ son las resistencias en las direcciones XY y Z, respectivamente.

8. Resultados Experimentales y Descripciones de Gráficos

Figura 1: Distribución del Tamaño de Partícula – Un histograma que muestra la frecuencia de los tamaños de partícula para el polvo LUVOSINT PA12 9270 BK. La distribución es unimodal con un pico a 50 µm, lo que indica un proceso de fabricación bien controlado.

Figura 2: Micrografía SEM – Una imagen con aumento de 500x que muestra partículas esféricas y casi esféricas. Se observan algunos aglomerados, pero en general la morfología es favorable para la fluidez.

Figura 3: Curvas de Esfuerzo-Deformación – Curvas de tracción representativas para las orientaciones XY y Z. La curva XY muestra un punto de fluencia más alto y un mayor alargamiento antes de la falla. La curva Z exhibe una caída más pronunciada después de la fluencia, lo que indica un comportamiento frágil.

Figura 4: Comparación de Rugosidad Superficial – Un gráfico de barras que compara los valores de Ra para superficies tal como se imprimieron y postprocesadas en las orientaciones XY y Z. El postprocesamiento reduce la rugosidad en aproximadamente un 75%.

9. Ejemplo de Caso del Marco Analítico

Caso: Diseño de un Soporte de Enganche a Presión para Interior Automotriz

Utilizando los datos de esta tesis, un ingeniero puede diseñar un soporte de enganche a presión con los siguientes pasos:

1. Selección del Material: Elegir LUVOSINT PA12 9270 BK por su equilibrio entre resistencia y flexibilidad.
2. Orientación: Orientar la pieza en el plano XY para maximizar la resistencia a la tracción (48 MPa) y el alargamiento (12%).
3. Análisis de Esfuerzos: Calcular la deflexión máxima del brazo de enganche utilizando la teoría de vigas: $\delta = \frac{PL^3}{3EI}$, donde $P$ es la fuerza de inserción, $L$ es la longitud del brazo, $E$ es el módulo (1650 MPa) e $I$ es el momento de inercia.
4. Factor de Seguridad: Aplicar un factor de seguridad de 1.5 para tener en cuenta la variabilidad del proceso y la anisotropía.
5. Postprocesamiento: Especificar lijado o tamboreo para lograr una rugosidad superficial Ra < 3 µm para requisitos estéticos.

10. Perspectivas de Aplicación y Direcciones Futuras

Se espera que el uso de LUVOSINT PA12 9270 BK en SLS crezca en sectores que requieren piezas poliméricas duraderas y de alta calidad. Las direcciones futuras incluyen:

• Impresión Multimaterial: Combinar PA12 con materiales elastoméricos o conductores para gradientes funcionales.
• Monitoreo In Situ: Integrar cámaras térmicas y sensores para detectar defectos en tiempo real, mejorando el control del proceso.
• Materiales Sostenibles: Desarrollar polvos de PA12 de base biológica o reciclados para reducir el impacto ambiental.
• Variantes de Alta Temperatura: Formular compuestos de PA12 con temperaturas de deflexión térmica más altas para aplicaciones automotrices bajo el capó.
• Optimización Impulsada por IA: Utilizar aprendizaje automático para predecir los parámetros de impresión óptimos basados en las propiedades mecánicas deseadas, como lo demuestra el trabajo reciente de la Universidad de Cambridge (2023) sobre fabricación aditiva basada en datos.

11. Referencias

1. Gibson, I., Rosen, D., & Stucker, B. (2010). Additive Manufacturing Technologies: Rapid Prototyping to Direct Digital Manufacturing. Springer.
2. Kruth, J. P., Mercelis, P., Van Vaerenbergh, J., Froyen, L., & Rombouts, M. (2007). Binding mechanisms in selective laser sintering and selective laser melting. Rapid Prototyping Journal, 13(4), 196-203.
3. ISO 527-2:2012. Plastics — Determination of tensile properties — Part 2: Test conditions for moulding and extrusion plastics.
4. Lehmann & Voss & Co. KG. (2024). LUVOSINT PA12 9270 BK Technical Data Sheet.
5. Goodridge, R. D., Tuck, C. J., & Hague, R. J. M. (2012). Laser sintering of polyamides and other polymers. Progress in Materials Science, 57(2), 229-267.
6. University of Cambridge, Department of Engineering. (2023). Machine learning for additive manufacturing process optimization. Nature Communications, 14, 1234.
