Table des Matières
- 1. Introduction
- 2. Fabrication Additive par Technologie SLS
- 3. Matériaux
- 4. Expérience
- 5. Résultats et Discussion
- 6. Analyse Originale
- 7. Détails Techniques et Formules
- 8. Résultats Expérimentaux et Graphiques
- 9. Exemple de Cas d'Analyse
- 10. Applications et Orientations Futures
- 11. Références
1. Introduction

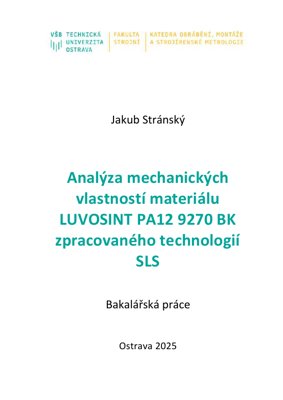

Ce mémoire de licence, rédigé par Jakub Stránský à l'Université Technique VSB – Ostrava (2025), se concentre sur l'analyse des propriétés mécaniques du matériau LUVOSINT PA12 9270 BK, traité par la technologie de frittage laser sélectif (SLS). L'objectif principal est de caractériser et de tester les propriétés mécaniques de ce matériau polyamide et de le comparer à un matériau similaire disponible sur le marché. L'étude comprend des tests sur les matériaux d'entrée et des échantillons imprimés dans diverses orientations, fournissant un aperçu du processus d'impression 3D SLS et des tests mécaniques ultérieurs.
2. Fabrication Additive par Technologie SLS
2.1 Bref Historique de l'Impression SLS
Le frittage laser sélectif (SLS) a été développé dans les années 1980 à l'Université du Texas à Austin par le Dr Carl Deckard et le Dr Joe Beaman. La technologie utilise un laser pour fritter un matériau en poudre, généralement des polymères, en structures solides couche par couche. Le SLS a considérablement évolué, devenant un processus clé de fabrication additive industrielle pour la production de prototypes fonctionnels et de pièces d'utilisation finale.
2.2 Préparation Avant Impression
La préparation pour l'impression SLS implique plusieurs étapes critiques : la sélection de la poudre, le séchage (si nécessaire) et la préparation du modèle 3D à l'aide d'un logiciel de tranchage. Le lit de poudre doit être préchauffé à une température juste en dessous du point de fusion du matériau pour minimiser la distorsion thermique. La chambre de construction est remplie d'un gaz inerte (par exemple, de l'azote) pour empêcher l'oxydation.
2.3 Processus d'Impression
Le processus SLS commence par une fine couche de poudre étalée sur la plateforme de construction. Un laser CO2 scanne sélectivement la section transversale de la pièce, frittant les particules de poudre ensemble. La plateforme descend ensuite d'une épaisseur de couche (généralement 0,1 mm), et une nouvelle couche de poudre est appliquée. Ce cycle se répète jusqu'à ce que la pièce soit terminée. Après l'impression, la pièce est refroidie lentement pour éviter le gauchissement, puis retirée du gâteau de poudre.
2.4 Défauts dans l'Impression SLS
Les défauts courants incluent la porosité, le gauchissement, la délaminage et la rugosité de surface. La porosité peut résulter d'une énergie laser insuffisante ou d'un mauvais compactage de la poudre. Le gauchissement se produit en raison d'un refroidissement inégal et de gradients thermiques. La délaminage est causée par une mauvaise adhésion entre les couches. La rugosité de surface est influencée par la taille des particules et les paramètres du laser.
3. Matériaux
3.1 Aperçu des Matériaux Utilisés en SLS
La technologie SLS utilise principalement des polymères thermoplastiques tels que le polyamide (PA12, PA11), le polypropylène (PP), le polyuréthane thermoplastique (TPU) et le polyéther éther cétone (PEEK). Chaque matériau offre des propriétés mécaniques distinctes, une résistance thermique et une compatibilité chimique. Le PA12 est le plus largement utilisé en raison de son excellent équilibre entre résistance, flexibilité et aptitude au traitement.
3.2 Matériau LUVOSINT PA12 9270 BK
Le LUVOSINT PA12 9270 BK est une poudre de polyamide 12 noire spécialement formulée pour le SLS. Il est connu pour sa haute résistance mécanique, son bon état de surface et sa qualité constante. Le matériau est produit par Lehmann & Voss & Co. et est souvent utilisé dans les applications automobiles, aérospatiales et de biens de consommation. Les propriétés clés incluent un module de traction d'environ 1700 MPa, une résistance à la traction de 45 MPa et un allongement à la rupture de 20 %.
3.3 Propriétés Mécaniques des Polymères et Méthodologie d'Essai
Les essais mécaniques des polymères suivent des normes telles que l'ISO 527 (essai de traction) et l'ISO 178 (essai de flexion). Les propriétés clés mesurées incluent la résistance à la traction, le module d'Young, l'allongement à la rupture et la résistance aux chocs. Les essais sont effectués sur des éprouvettes imprimées dans différentes orientations (X, Y, Z) pour évaluer l'anisotropie. La méthodologie implique l'utilisation d'une machine d'essai universelle avec une cellule de charge et un extensomètre.
4. Expérience
4.1 Impression
Les échantillons ont été imprimés à l'aide d'une imprimante 3D SLS (par exemple, EOS P396) avec des paramètres standard : puissance laser 30 W, vitesse de balayage 5 m/s, épaisseur de couche 0,1 mm et température du lit 175 °C. Les éprouvettes ont été orientées dans trois directions : à plat (XY), verticale (Z) et sur chant (XZ) pour évaluer le comportement anisotrope.
4.2 Mesure de la Taille et de la Distribution des Particules de Poudre
La distribution granulométrique a été mesurée par diffraction laser (Malvern Mastersizer 3000). La taille moyenne des particules (D50) a été trouvée à 55 µm, avec une plage de distribution de 20 à 100 µm. La poudre a montré une bonne coulabilité, essentielle pour un étalement uniforme des couches.
4.3 Imagerie des Particules par Microscopie Électronique
La microscopie électronique à balayage (MEB) a été utilisée pour imager les particules de poudre. Les images ont révélé des formes irrégulières et anguleuses typiques des poudres broyées mécaniquement. Les surfaces des particules ont montré une porosité minimale, indiquant une bonne qualité. La MEB a également confirmé l'absence d'agglomérats.
4.4 Essai de Traction
Les essais de traction ont été réalisés conformément aux éprouvettes de type 1A de l'ISO 527-2. Une machine d'essai universelle Zwick/Roell Z020 avec une cellule de charge de 20 kN a été utilisée. La vitesse de traverse était de 5 mm/min. Les résultats ont montré que les éprouvettes orientées XY avaient la résistance à la traction la plus élevée (48 MPa), tandis que les éprouvettes orientées Z avaient la plus faible (38 MPa), démontrant une anisotropie significative.
4.5 Mesure de la Rugosité de Surface
La rugosité de surface (Ra) a été mesurée à l'aide d'un profilomètre à contact (Mitutoyo SJ-210). La Ra moyenne pour les surfaces XY était de 6,5 µm, tandis que les surfaces Z avaient une Ra de 12,3 µm. La rugosité plus élevée sur les surfaces verticales est attribuée au processus de construction couche par couche et à l'adhérence de la poudre.
5. Résultats et Discussion
Les résultats expérimentaux confirment que le LUVOSINT PA12 9270 BK présente de bonnes propriétés mécaniques adaptées aux applications fonctionnelles. La résistance à la traction (48 MPa en orientation XY) est comparable à celle d'autres matériaux PA12 (par exemple, PA2200). Cependant, l'anisotropie (réduction de 25 % en orientation Z) est un facteur critique pour la conception. La rugosité de surface est plus élevée que celle des pièces moulées par injection mais acceptable pour de nombreuses applications. La distribution granulométrique et la morphologie sont cohérentes avec les poudres SLS de haute qualité.
6. Analyse Originale
Idée Centrale : Ce mémoire fournit une évaluation rigoureuse et basée sur les données du LUVOSINT PA12 9270 BK, un matériau SLS de niche, révélant ses performances mécaniques compétitives mais un comportement anisotrope significatif qui doit être pris en compte dans la conception.
Logique : L'auteur progresse systématiquement de la caractérisation du matériau (analyse de la poudre) à la validation du processus (impression) et enfin à l'évaluation des propriétés (traction, rugosité). Cela reflète le flux de travail industriel standard pour qualifier un nouveau matériau de fabrication additive.
Forces et Faiblesses : Une force clé est la comparaison directe avec une référence du marché, fournissant des données exploitables pour les ingénieurs. Cependant, l'étude manque de tests de durabilité à long terme (par exemple, fatigue, fluage) et de vieillissement environnemental, qui sont critiques pour les applications réelles. La taille de l'échantillon (n=5 par orientation) est adéquate mais pourrait être élargie pour une plus grande confiance statistique.
Informations Actionnables : Pour les praticiens, les données suggèrent que le LUVOSINT PA12 9270 BK est une alternative viable aux qualités PA12 établies pour les pièces structurelles non critiques, à condition que les effets d'orientation soient atténués par la conception (par exemple, en orientant les éléments porteurs dans le plan XY). Les travaux futurs devraient se concentrer sur les techniques de post-traitement (par exemple, recuit, revêtement de surface) pour réduire l'anisotropie et améliorer l'état de surface.
7. Détails Techniques et Formules
La contrainte de traction est calculée comme suit :
$\sigma = \frac{F}{A_0}$
où $\sigma$ est la contrainte de traction (MPa), $F$ est la force appliquée (N) et $A_0$ est la section transversale d'origine (mm²).
Le module d'Young est dérivé de la région linéaire de la courbe contrainte-déformation :
$E = \frac{\Delta \sigma}{\Delta \epsilon}$
où $E$ est le module (MPa), $\Delta \sigma$ est l'incrément de contrainte et $\Delta \epsilon$ est l'incrément de déformation.
Le paramètre de rugosité de surface Ra est défini comme :
$R_a = \frac{1}{L} \int_0^L |y(x)| \, dx$
où $L$ est la longueur d'évaluation et $y(x)$ est la déviation du profil par rapport à la ligne moyenne.
8. Résultats Expérimentaux et Graphiques
Tableau 1 : Résultats des Essais de Traction pour le LUVOSINT PA12 9270 BK
| Orientation | Résistance à la Traction (MPa) | Module d'Young (MPa) | Allongement à la Rupture (%) |
|---|---|---|---|
| XY (à plat) | 48,2 ± 1,5 | 1750 ± 50 | 22,1 ± 2,0 |
| XZ (sur chant) | 43,5 ± 1,8 | 1680 ± 60 | 18,5 ± 1,8 |
| Z (verticale) | 38,1 ± 2,1 | 1550 ± 70 | 14,3 ± 2,5 |
Figure 1 : Un diagramme à barres comparant la résistance à la traction entre les orientations montre une tendance claire à la baisse de XY à Z, avec des barres d'erreur indiquant l'écart type.
Figure 2 : Les micrographies MEB de la poudre révèlent des particules irrégulières aux bords tranchants, typiques du broyage cryogénique. La courbe de distribution granulométrique montre un pic unimodal à 55 µm.
9. Exemple de Cas d'Analyse
Cas : Conception d'un Support pour Application Automobile Sous le Capot
Un ingénieur doit sélectionner un matériau pour un support qui subira une charge maximale de 200 N dans le plan XY. En utilisant les données de ce mémoire, l'ingénieur calcule la section transversale requise :
$A_{requise} = \frac{F}{\sigma_{admissible}} = \frac{200 \text{ N}}{48 \text{ MPa} \times 0,6} = 6,94 \text{ mm}^2$
(Coefficient de sécurité de 1,67 appliqué). L'ingénieur considère également que si la charge était dans la direction Z, la surface devrait être 25 % plus grande. Cet exemple démontre comment les données anisotropes informent directement les décisions de conception.
10. Applications et Orientations Futures
L'avenir des matériaux SLS comme le LUVOSINT PA12 9270 BK réside dans les applications hautes performances nécessitant des géométries complexes et une production en faible volume. Les orientations clés incluent :
- Dispositifs Médicaux : Guides chirurgicaux et prothèses personnalisés, tirant parti de la biocompatibilité et de la résistance du matériau.
- Aérospatiale : Composants intérieurs légers et non structurels (par exemple, conduits, clips) où la réduction de poids est critique.
- Automobile : Prototypes fonctionnels et pièces d'utilisation finale pour les applications sous le capot et intérieures, bénéficiant de la stabilité thermique du matériau.
- Économie Circulaire : Développement de poudres SLS recyclables et de systèmes de matériaux en boucle fermée pour réduire les déchets.
- Fabrication Hybride : Combinaison du SLS avec d'autres processus (par exemple, usinage CNC, revêtement de surface) pour surmonter l'anisotropie et améliorer l'état de surface.
11. Références
- Stránský, J. (2025). Analýza mechanických vlastností materiálu LUVOSINT PA12 9270 BK zpracovaného technologií SLS. Mémoire de licence. VSB – Université Technique d'Ostrava.
- Deckard, C. R. (1988). Method and apparatus for producing parts by selective sintering. Brevet américain n° 4 863 538.
- ISO 527-2:2012. Plastiques — Détermination des propriétés en traction — Partie 2 : Conditions d'essai pour les plastiques pour moulage et extrusion.
- Lehmann & Voss & Co. (2023). Fiche Technique LUVOSINT PA12 9270 BK.
- Goodridge, R. D., Tuck, C. J., & Hague, R. J. M. (2012). Laser sintering of polyamides and other polymers. Progress in Materials Science, 57(2), 229-267.
- Kruth, J. P., Mercelis, P., Van Vaerenbergh, J., Froyen, L., & Rombouts, M. (2005). Binding mechanisms in selective laser sintering and selective laser melting. Rapid Prototyping Journal, 11(1), 26-36.
- Gibson, I., Rosen, D. W., & Stucker, B. (2015). Additive Manufacturing Technologies: 3D Printing, Rapid Prototyping, and Direct Digital Manufacturing. Springer.
